Ενσωματώνει τροφοδοτικό και motherboard, δέχεται PCI-Express κάρτα γραφικών και γενικά μπορεί να μετατραπεί στο απόλυτο gaming σύστημα για να τοποθετήσει κάποιος δίπλα στην τηλεόραση. Αλλά ας ρίξουμε πρώτα μια ματιά στα βασικά τεχνικά χαρακτηριστικά του:
Τεχνικά χαρακτηριστικά
Διαστάσεις: 332(L) x 216(W) x 198(H) mm
Τροφοδοτικό: 300W 80 Plus
Συμβατότητα επεξεργαστή: Intel Core i7/i5/i3, Socket 1150
Chipset motherboard: Intel H87
Θέσεις μνήμης: 4x DDR3 1333/1600 MHz, έως 32GB
Υποσύστημα ήχου: Realtek ALC892 7.1
Δικτύωση: Realtek RTL 8111G Gigabit Lan
Θύρες στο motherboard: 4xSATA III,, 2x 4-Pin fan, 2x 5pin USB header, SP/DIF header, AUX-in header
Θύρες στη πρόσοψη: 1xUSB 2.0, 1xUSB 2.0 με δυνατότητα φόρτισης, 2xUSB 3.0, μικρόφωνο, ακουστικά
Θύρες στο Back Panel: 4xUSB 2.0, 2xUSB 3.0, eSATA, LAN, DVI-I, HDMI, 5x sound input/outputs, πλήκτρο BIOS Reset
Θύρες επέκτασης: 1xPCI-E x16, 1x PCI-E x1, 1x Mini PCI-E (μακριά), 1x Mini PCI-E (κοντή)
Τιμή: €332

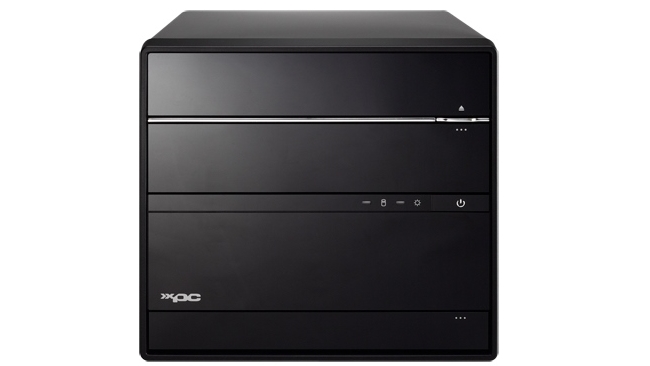

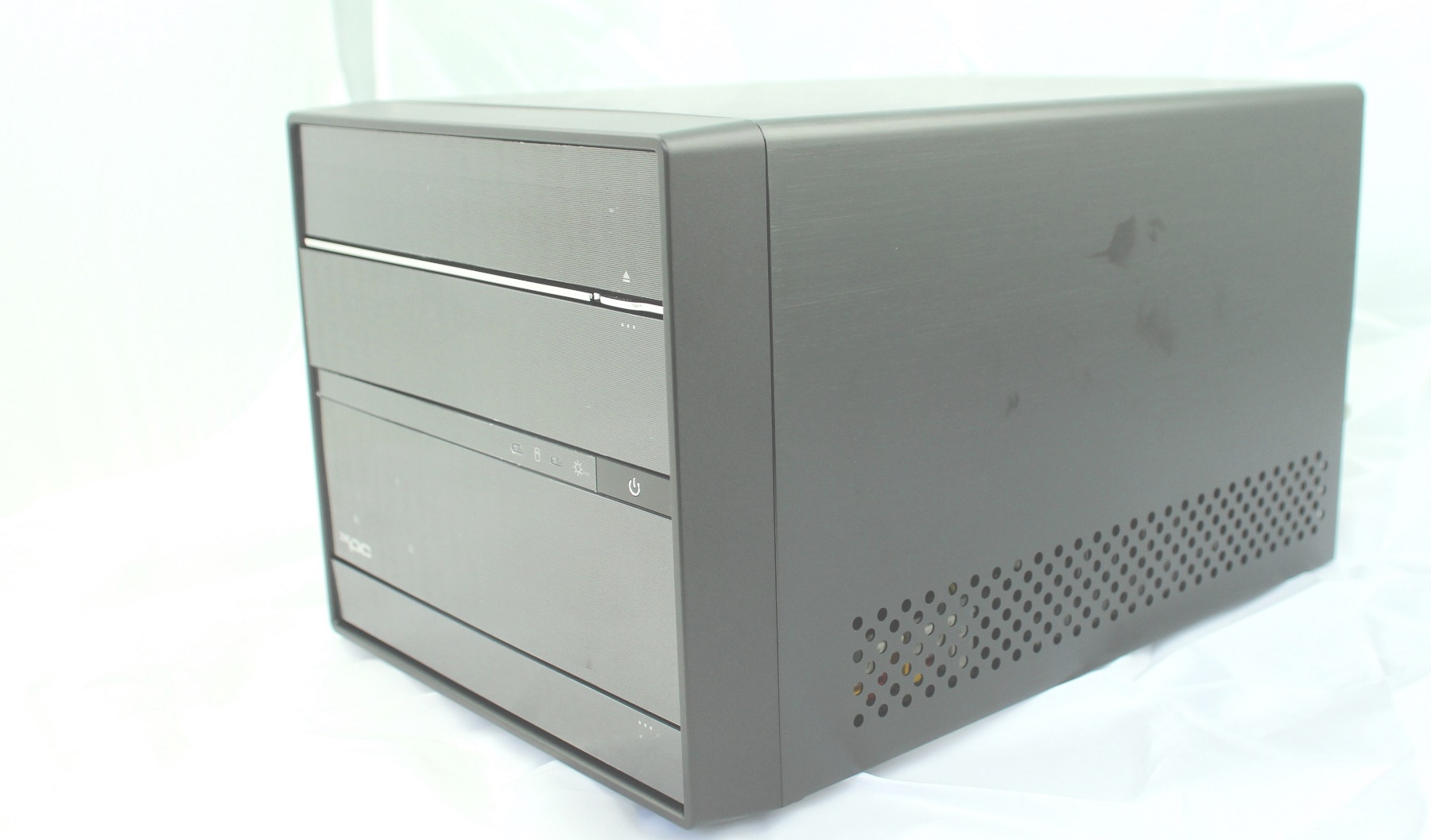

Το R6 σασί του barebone δε διαφοροποιείται ιδιαίτερα σε σχέση με το R5 που χρησιμοποιεί το SZ77R5 barebone. Το κουτί είναι μεταλλικό, χρώματος μαύρου και έχει «βουρτιστεί» για να φαίνεται ομορφότερο. Η ποιότητα κατασκευής είναι ικανοποιητική και μόνο η πρόσοψη έχει πλαστικά μέρη. Το βάρος του, πριν τοποθετήσουμε δίσκους, GPU και CPU είναι αρκετά μικρό και έτσι, αν ο κάτοχός του δε βάλει κάποια τεράστια κάρτα, το Shuttle SH87R6 καθίσταται ιδανικό σύστημα για LAN Party, προσφέροντας και ευκολία μεταφοράς.

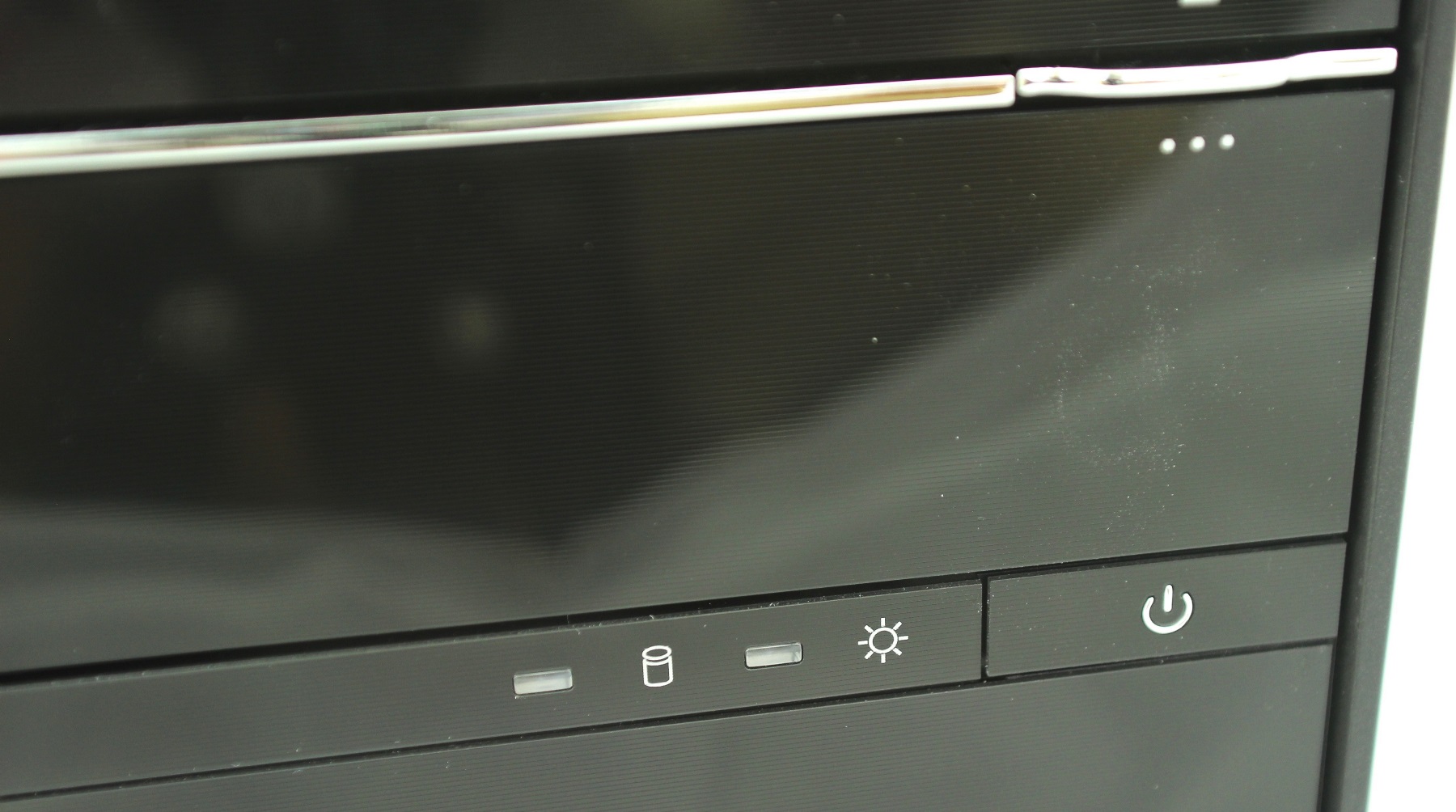

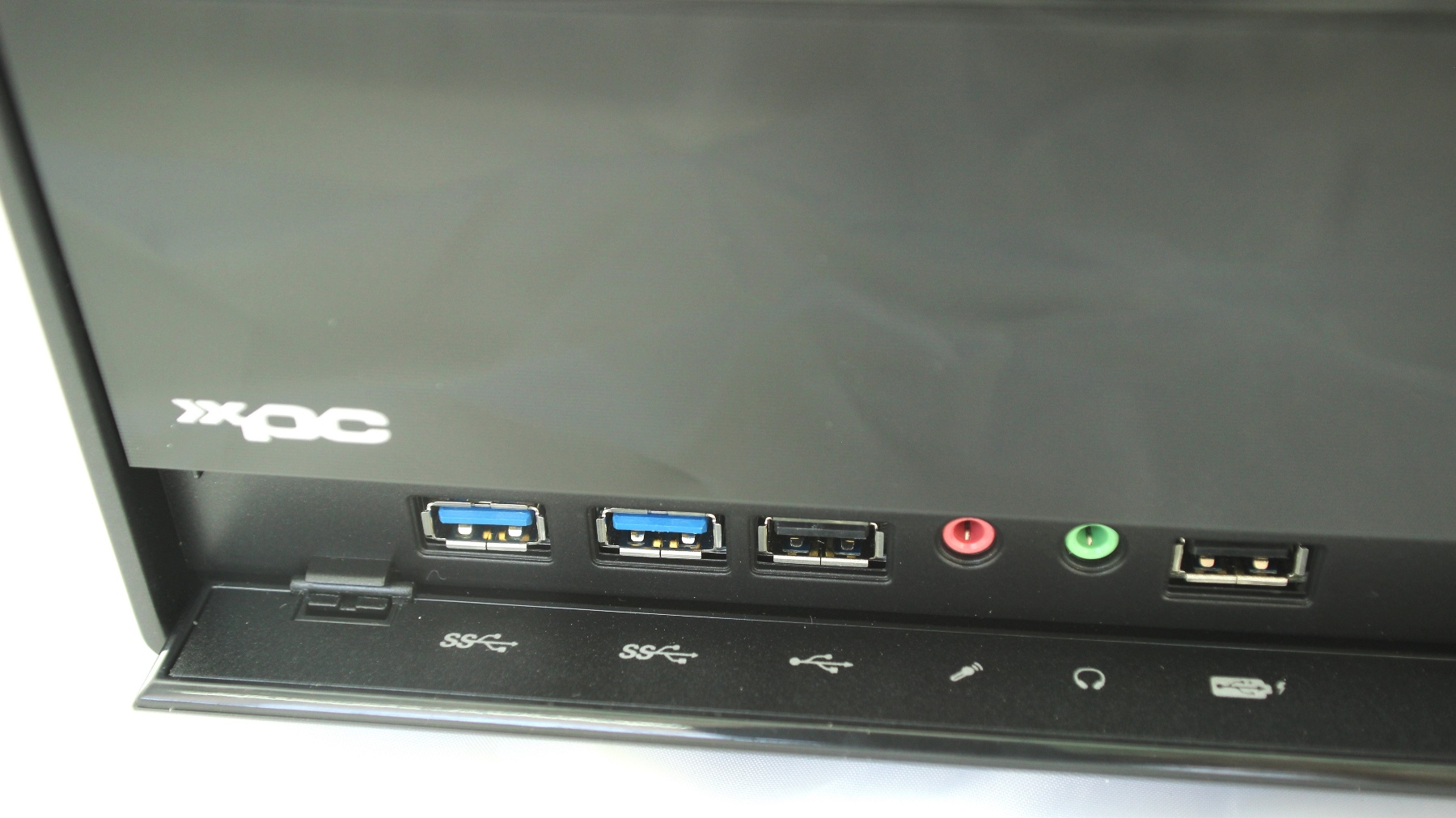

Η πρόσοψη διαθέτει ένα καπάκι χαμηλά που κρύβει όλες τις θύρες, προσφέροντας έτσι στο χρήστη ευκολίες, με τα ειδικά σύμβολα που αποκαλύπτονται να μας ενημερώνουν για το τι κάνει η κάθε θύρα, στην περίπτωση που δε γνωρίζουμε. Στο πάνω μέρος του case υπάρχει χώρος για να βάλουμε ένα κανονικών διαστάσεων οπτικό drive, το οποίο χάνεται πίσω από το καπάκι της πρόσοψης, με ένα ειδικό πλήκτρο που βρίσκεται εκεί να είναι αυτό που θα ενεργοποιεί το πλήκτρο eject του drive (που δεν πρέπει όμως να είναι slot-in).

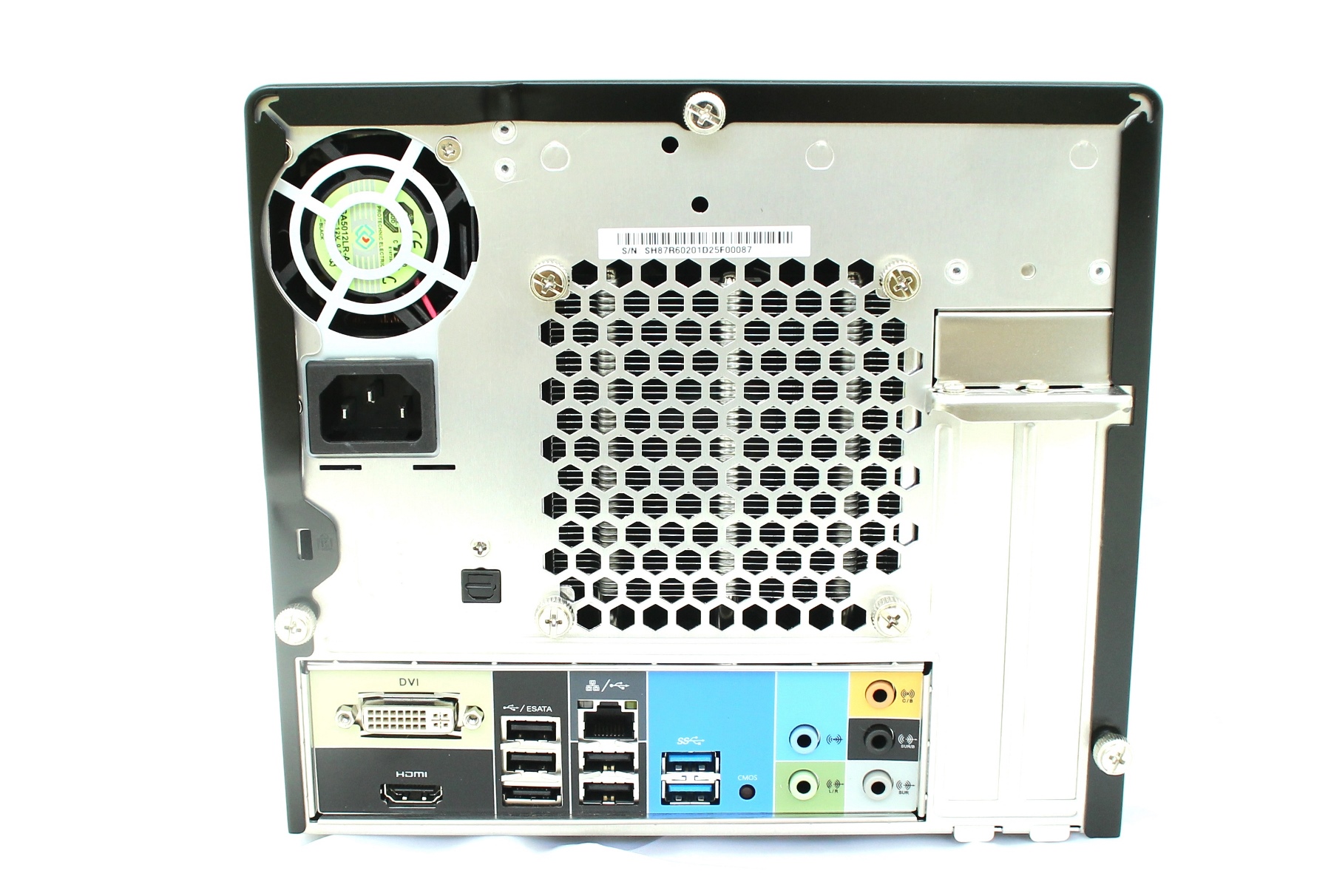

Στο πίσω μέρος βρίσκουμε όλες τις απαραίτητες θύρες που θα περίμενε κανείς να υπάρχουν σε έναν υπολογιστή, όπως LAN, USB 2.0/3.0, ήχου καθώς επίσης και εξόδους εικόνας, στην περίπτωση που κάποιος αποφασίσει να χρησιμοποιήσει το ενσωματωμένο στον επεξεργαστή υποσύστημα γραφικών και όχι να βάλει κάποια κάρτα. Το σύστημα διαθέτει και μια οπτική έξοδο ήχου που όμως δεν είναι μαζί με τις άλλες στο back panel, αλλά λίγο ψηλότερα, όπως μπορείτε να δείτε στη σχετική φωτογραφία. Δίπλα στην οπτική, υπάρχει και μια θέση για να τοποθετήσουμε σειριακή θύρα, αξιοποιώντας το σχετικό header που βρίσκεται πάνω στο motherboard και κάποιο αντίστοιχο καλώδιο. Στο πίσω μέρος φαίνεται και το μικρών διαστάσεων τροφοδοτικό των 300Watt, ενώ το μεγαλύτερο μέρος καταλαμβάνεται από τις γρίλιες αερισμού του συστήματος ψύξης του επεξεργαστή, για τα οποίο θα μιλήσουμε στη συνέχεια. Τέλος, συναντάμε τις δυο θέσεις PCI-E, είτε για τη τοποθέτηση δυο καρτών μονού πάχους, είτε για τη τοποθέτηση κάρτας γραφικών διπλού πάχους.

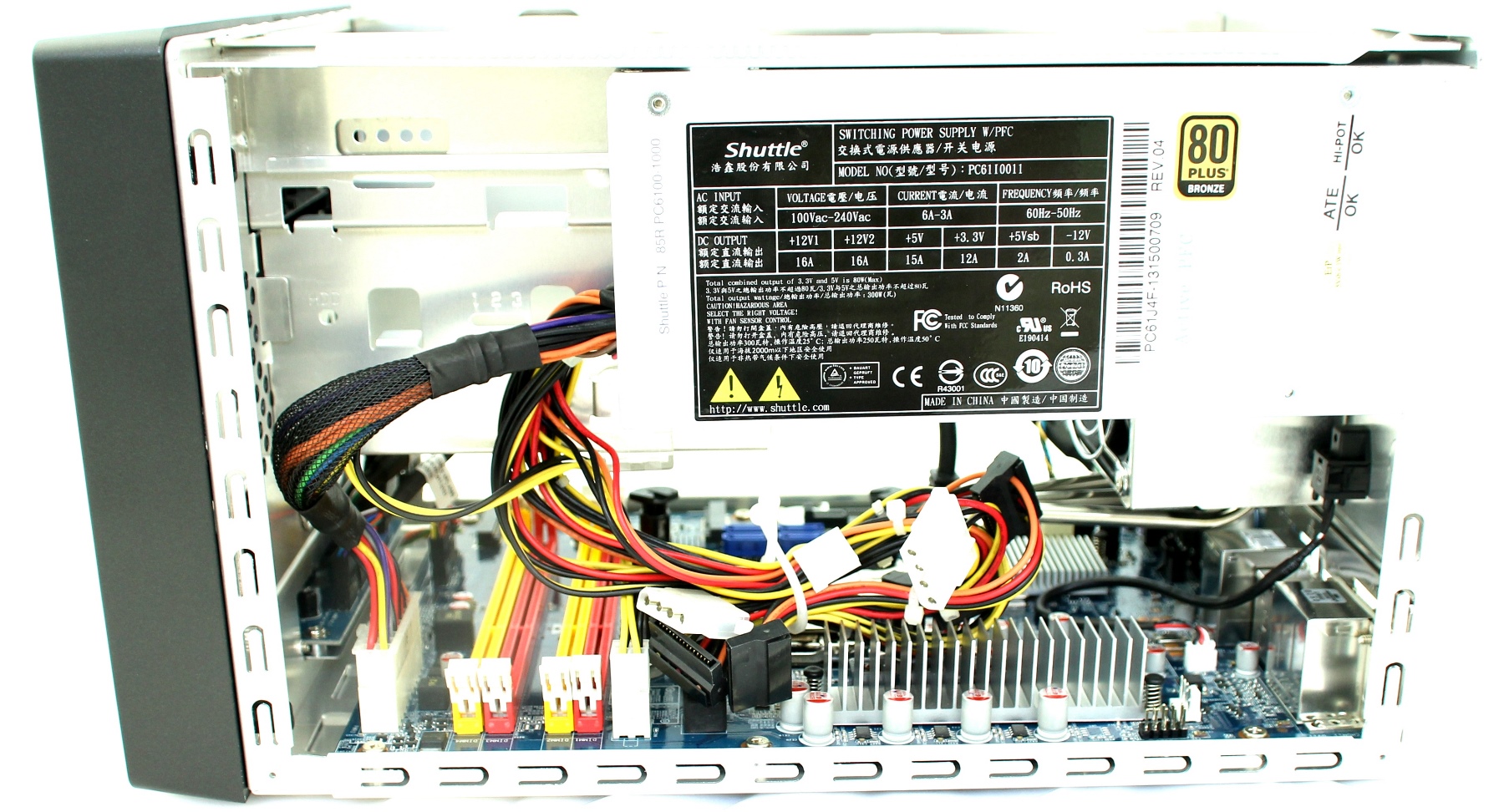

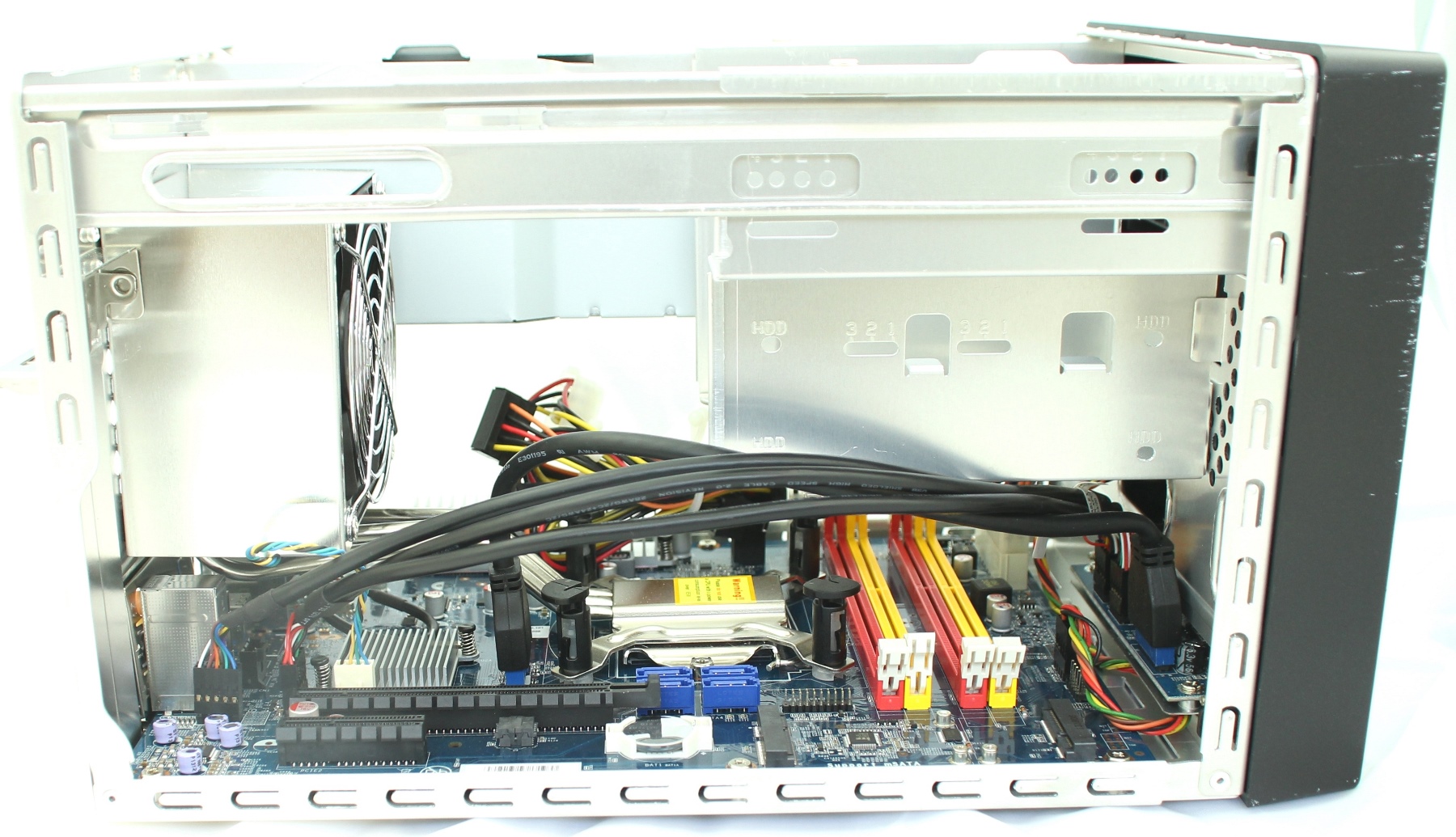

Η πρόσβαση στο εσωτερικό γίνεται εύκολα αφαιρώντας τις τρεις χειρόβιδες, με το καπάκι να φεύγει συρταρωτά. Με το που το ανοίγουμε, βλέπουμε αμέσως το βασικό χώρο που υπάρχει για τη τοποθέτηση δίσκων και του οπτικού drive. Το Shuttle SH87R6 μπορεί να δεχτεί μέχρι δυο δίσκους 3,5’’ χωρίς πρόβλεψη για απευθείας τοποθέτηση δίσκου 2,5’’ (διαστάσεις που συναντάμε στους SSD). Η εταιρεία διαθέτει ξεχωριστά ένα αξεσουάρ για να τοποθετήσει ο χρήστης τέτοιους δίσκους, αν και στην πράξη, μπορούμε να στερεώσουμε ένα SSD χωρίς κόπο, σε θέση για δίσκο 3,5’’. Χάρη στο νέο chipset H87 στο οποίο βασίζεται το motherboard, όλες οι SATA θύρες είναι συμβατές με το SATA III πρωτόκολλο. Θα θέλαμε πάντως η Shuttle να έχει επιλέξει το Z87 chipset, το οποίο είναι και το κορυφαίο για υποστήριξη των Haswell επεξεργαστών, προσφέροντας υποστήριξη για overclocking, κάτι που το H87 δεν κάνει. Τα περισσότερα απαραίτητα καλώδια είναι ήδη τοποθετημένα. Αν και γενικότερα υπάρχει αρκετός χώρος στο εσωτερικό του κουτιού, τα καλώδια που φεύγουν από το motherboard και καταλήγουν στις θύρες τις πρόσοψης είναι λίγο ενοχλητικά.
Όσον αφορά στο σύστημα ψύξης του επεξεργαστή και αυτό βρίσκεται εδώ και ουσιαστικά έχουμε να κάνουμε με το ίδιας φιλοσοφίας cooler που χρόνια χρησιμοποιεί η Shuttle στα barebone της. Μια βάση τοποθετείται στον επεξεργαστή που ενώνεται με τρία heatpipes, τα οποία καταλήγουν στο πραγματικό σύστημα ψύξης, στο πίσω μέρος του κουτιού. Με αυτό τον τρόπο η Shuttle έχει καταφέρει να βγάζει ευκολότερα τη θερμότητα που παράγει ο επεξεργαστής, κάτι που με ένα παραδοσιακό σύστημα ψύξης με ανεμιστήρα δε θα ήταν εφικτό.

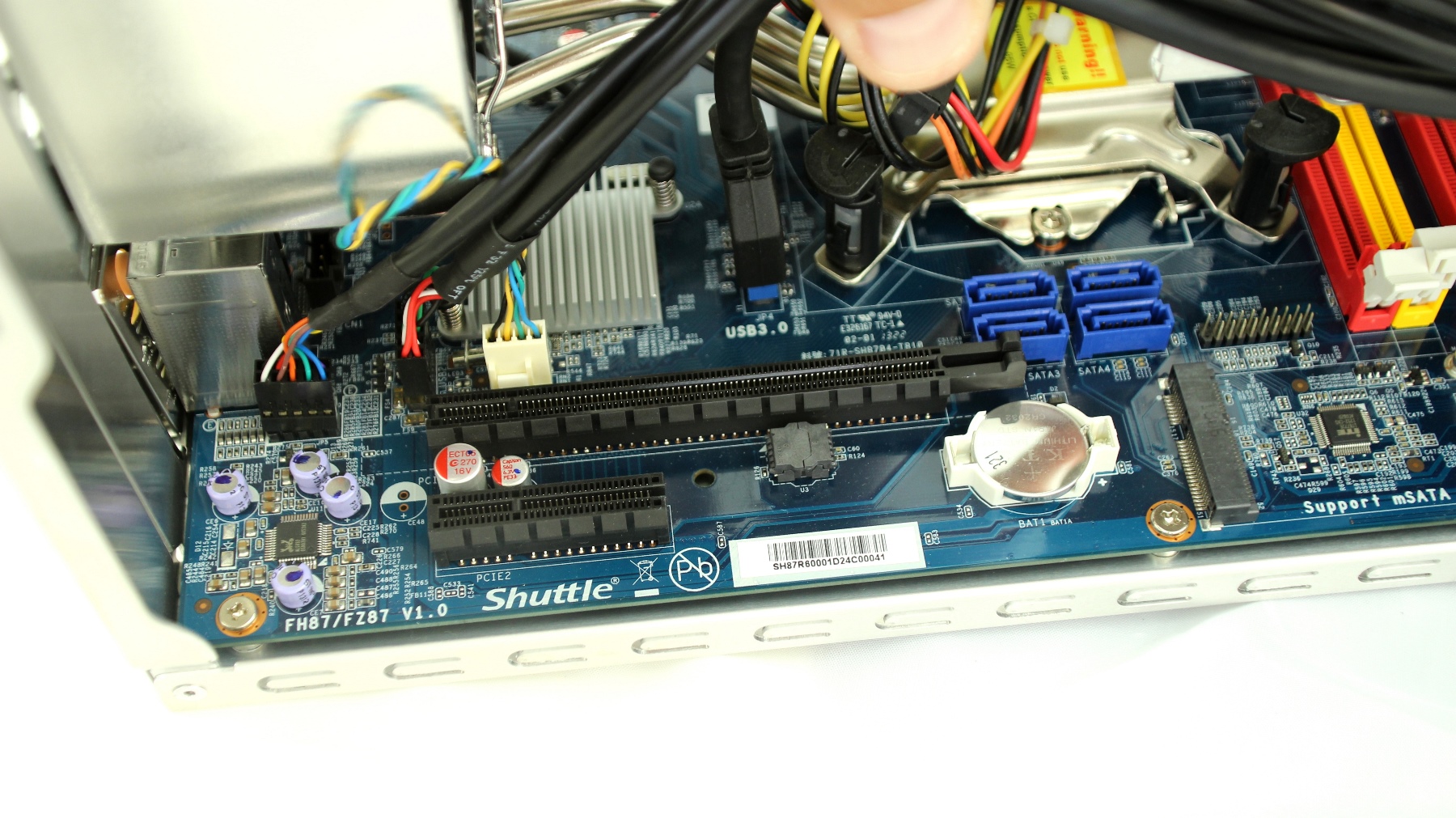

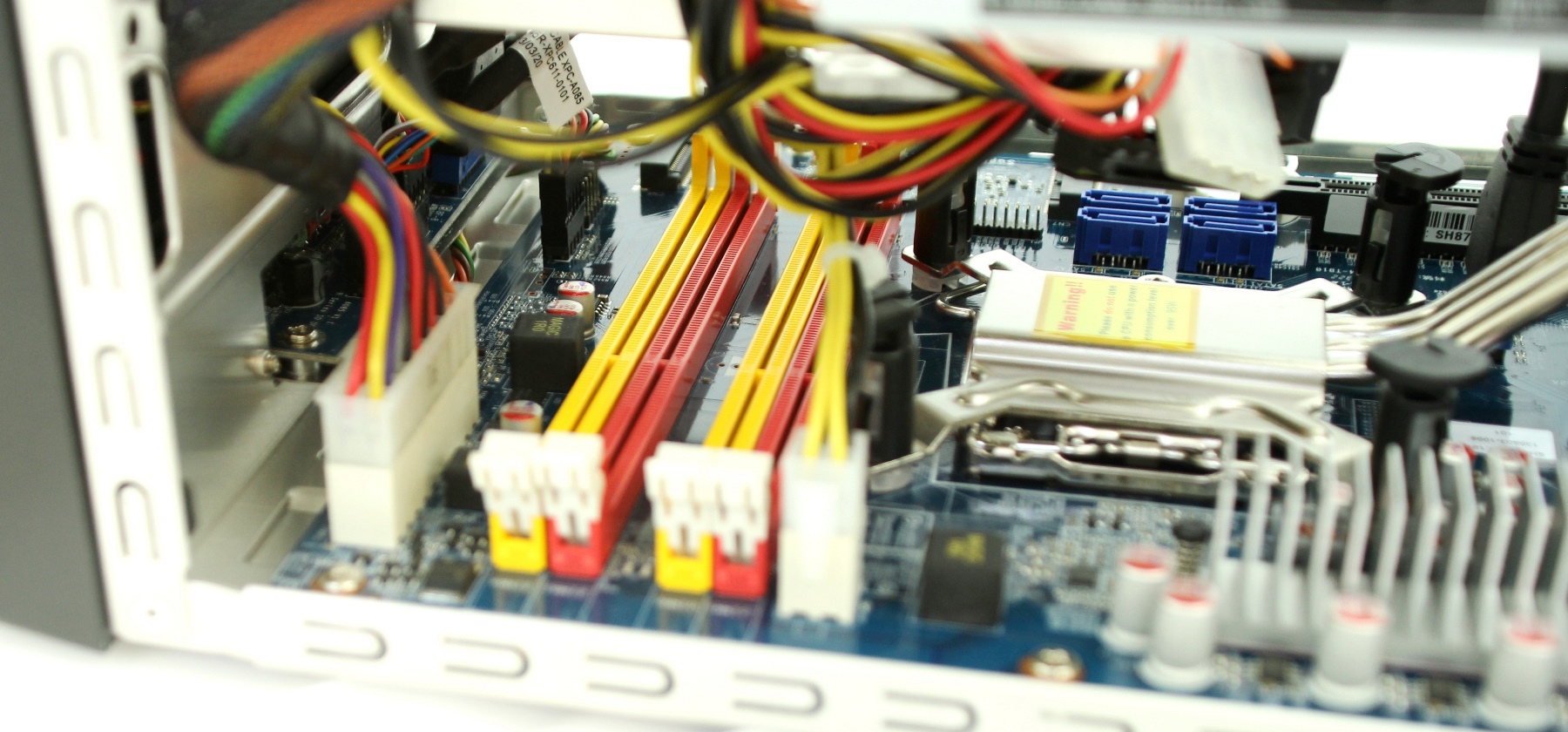

Απλά για να τοποθετήσει κάποιος τον επεξεργαστή, θα πρέπει να ξεβιδώσει τις τέσσερις χειρόβιδες που συγκρατούν το σύστημα ψύξης στο πίσω μέρος του barebone. Οι τρύπες πάνω στο motherboard για τη στήριξη της ψήκτρας του επεξεργαστή είναι ίδιες με αυτές όλων των motherboard με socket 1150 και έτσι κάποιος μπορεί να χρησιμοποιήσει όποιο άλλο cooler θέλει, αρκεί φυσικά αυτό να χωράει στις περιορισμένες διαστάσεις του case. Το motherboard ακολουθεί διάταξη της ίδιας της Shuttle και σε αυτό συναντάμε όλα όσα θα ήθελε ένας απαιτητικός χρήστης, όπως για παράδειγμα τις τέσσερις θέσεις για τοποθέτηση μνήμης DDR3. Σημαντική είναι η ύπαρξη των δυο mini-PCI θυρών, καθώς μπορούμε σε αυτές να συνδέσουμε μια WiFi/Bluetooth κάρτα και ένα mSATA δίσκο SSD, αν και δυστυχώς η θύρα mSATA είναι συμβατή μόνο με το SATA II πρότυπο και έτσι κάποιος δε μπορεί να εκμεταλλευτεί πλήρως τις ταχύτητες των SATA III mSATA δίσκων.
Επιπλέον, βρίσκουμε δυο παραδοσιακές θύρες PCI-E, μια πλήρους μήκους x16 για τοποθέτηση κάρτας γραφικών και μία κοντή PCI-E x1 για τοποθέτηση οποιασδήποτε άλλης κάρτας. Εμείς δοκιμάσαμε και τοποθετήσαμε δυο κάρτες, μια video capture card στην PCI-E x1 και μια GPU Radeon HD5670 που καταλαμβάνει μια θέση και το σύστημα λειτούργησε μια χαρά. Βάζοντας μια Radeon HD7870, αυτή μεν χωράει χωρίς πρόβλημα όμως καταλαμβάνει το χώρο και των δυο θυρών PCI-E και έτσι δεν ήταν δυνατό να αξιοποιήσουμε την capture card. Τα 300Watt που προσφέρει το τροφοδοτικό 80Plus Bronze είναι σχετικά λίγα (αρκετά λιγότερα από τα 500Watt του SZ77R5) και έτσι δε μπορεί κάποιος να βάλει μια κορυφαία κάρτα γραφικών, όπως η HD7970, η οποία από μόνη της απαιτεί περίπου 250Watt. Μπορείτε πάντως να υπολογίσετε την απαιτούμενη ισχύ μέσα από το Power Calculator της Shuttle. Σε γενικές γραμμές, μπορείτε να εγκαταστήσετε κάρτες επιπέδου HD7870 σε συνδυασμό με Core i5/Core i7, εκτός και αν περιμένετε να κυκλοφορήσουν οι Core i3 που θα έχουν χαμηλότερη κατανάλωση και έτσι να κερδίσετε μερικά Watt για να τα επενδύσετε στην κάρτα γραφικών. Πρέπει να σημειώσουμε πάντως ότι για τις ανάγκες των δοκιμών μας, χρησιμοποιήσαμε μια Radeon HD7970, με την οποία λειτούργησε το σύστημα, δε θέλαμε όμως να ρισκάρουμε το τροφοδοτικό ή την κάρτα και τελικά χρησιμοποιήσαμε άλλο μοντέλο.
Το BIOS διαθέτει μια πληθώρα επιλογών, αν και δυστυχώς η Shuttle έχει παραμείνει στην old-school σχεδίαση από τις εποχές του DOS και δεν προσφέρει κάποιο BIOS, όπως αυτό που συναντάμε στα διάφορα σύγχρονα mainboard (πχ. Gigabyte). Από τις επιλογές επιδόσεις που προσφέρονται, πρακτικά το μόνο που μπορούμε να ρυθμίσουμε είναι τα timings της μνήμης, καθώς το H87 chipset δε μας άφησε να αυξήσουμε τη συχνότητα λειτουργίας του επεξεργαστή Core i7 477K που εγκαταστήσαμε. Μαζί με αυτόν, βάλαμε ένα SSD δίσκο 2,5’’ της Kingston και 8GB μνήμης και ο υπολογιστής δεν αντιμετώπισε το παραμικρό πρόβλημα. Εγκαταστήσαμε Windows και παίξαμε αρκετά παιχνίδια, με το σύστημα να λειτουργεί απροβλημάτιστα και σε γενικές γραμμές, αθόρυβα (το τροφοδοτικό ήταν αυτό που ακουγόταν περισσότερα από τα άλλα). Οι θερμοκρασίες του επεξεργαστή ήταν μέσα σε λογικά πλαίσια, κάτι που δείχνει πως το ενσωματωμένο σύστημα ψύξης κάνει μια χαρά τη δουλειά του. Αφαιρώντας την κάρτα γραφικών και έχοντας μόνο την ενσωμτωμένη στον επεξεργαστή GPU, τα πράγματα ήταν χειρότερα όσον αφορά στο gaming, αλλά πολύ καλύτερα όσον αφορά στο θόρυβο αλλά και τη θερμοκρασία.
Γενικότερα, το Shuttle SH87R6 μας άρεσε πολύ, καθώς μπορεί να αποτελέσει λύση για όλους όσους θέλουν ένα PC, είτε μικρό είτε μεγάλο, αφού δέχεται υψηλών επιδόσεων hardware, ενώ χάρη στις μικρές του διαστάσεις μπορεί να τοποθετηθεί στο σαλόνι, δίπλα στην τηλεόραση. Μπορούμε να το προτείνουμε ειδικά από τη στιγμή που το κόστος του κρίνεται αρκετά λογικό, στα €332, δηλαδή σχεδόν €100 λιγότερα σε σχέση με την αρχική τιμή του SZ77R5 (το οποίο όμως έχει ισχυρότερο τροφοδοτικό). Τα χρήματα αυτά περιλαμβάνουν το case, το motherboard, το τροφοδοτικό και ένα πολύ καλό σύστημα ψύξης, οπότε δεν είναι τόσα πολλά. Το Shuttle SH87R6 θα είναι διαθέσιμο μέσα στο Σεπτέμβριο.
Ίσως ακουστώ λίγο noobας, αλλά τι είναι το 'barebone σύστημα'?
Έκατσα και διάβασα όλο το άρθρο (nice review by the way) και πραγματικά ακόμα δεν κατάλαβα τι κάνει αυτό το κουτί...
Barebone είναι ο υπολογιστής που έχει κάποιο hardware έτοιμο μέσα του και εσύ απλά συμπληρώνεις ότι λείπει με ότι θέλεις και συνήθως έχει αυτό το μακρόστενο σχήμα.Απλά σε γλιτώνει κόπο στο να το φτιάξεις όλο από την αρχή μόνος σου,έχει και σχετικά μικρό όγκο και συνήθως προτιμάτε για σαλόνια...
Αααα, μάλιστα. Σε ευχαριστώ Luigi!!! Μου έλυσες την απορία! :)
barebone=case+τροφοδοτικό+motherboard.
Πολύ καλή πρόταση ειδικά για όποιον δεν έχει πολύ χώρο αλλά ...... 300W ΜΟΝΟ το τροφοδοτικό; Πιστεύω ότι χαντακώνει το όλο σύστημα. Ενώ μπορείς να το εξοπλίσεις με τελευταίας γενιάς επεξεργαστές και μνήμες και να φτίαξεις ενα μικρό τουμπανάκι, στο θέμα της κάρτας γραφικών ...... ούτε midrange one. Το gaming πάει περίπατο .... Κρίμα !!!!!!!
οχι ρε κώστα, μια χαρά midrange βάζεις. τύπου GTX670 (180Watt) ή κάποια HD7870 GHZ/7870XT
Καλά όλα αυτά τα χαρακτηριστικά που έχει το σύστημα, η τιμή του όμως ποιά ειναι περίπου για να έχουμε να λέμε?
Τιμή: €332 Το γράφει στο άρθρο του ο Δημήτρης απλά δεν το πρόσεξες :)
@ Dimcar, sorry Δημήτρη, μπορεί και να έχω καταλάβει εγώ λάθος οπότε διόρθωσε με. Κοιτώντας τη σελίδα της Nvidia, και τα specifications της κάθε κάρτας, βλέπω 2 πράγματα.Το "Maximum Graphics Card Power" και το "Minimum System Power Requirement". Ποιό απο τα δύο είναι αυτό που σου δηλώνει το πόσα Watt πρέπει να είναι minimum το τροφοδοτικό στον υπολογιστή, για να βάλεις τη κάθε κάρτα; Εγώ νόμιζα ότι είναι το "Minimum System Power Requirement" και στη περίπτωση της GTX670 που ανέφερες, το δίνει στα 500W. Αν όμως είναι το "Maximum Graphics Card Power" που το δίνει στα 170W, που σημαίνει ότι και με ενα τροφοδοτικό των 200W μπορώ να τοποθετήσω μια 670 σε έναν υπολογιστή, τότε προφανώς έχω κάνει λάθος, οπότε ανακαλώ ότι ανέφερα στο παραπάνω post !!!!!!
η Nvidia δίνει 500Watt για να έχει headroom το τροφοδοτικό (καθώς δε ξέρει τι άλλα πράγματα έχεις στο PC σου). Θεωρητικά, με 95Watt TDP για έναν Core i7 (που δύσκολα θα τα φτάσει ούτως ή άλλως) και 170 Watt TDP για τη κάρτα γραφικών, έχεις άλλα 35Watt περιθώριο μέχρι τα 300W για board/δισκο, τα οποία είναι αρκετά. στο όριο μεν, αλλά παίζει. όπως έγραψα και στο review, το PCάκι έπαιξε και με 7970, απλά δεν ήθελα να το ζορίσω πάρα πολύ και την άλλαξα. Το power calculator που έχει η Shuttle βοηθάει για να συνθέσεις το σύστημα. Δε χρειάζεται να ανακαλέσεις βρε, εγώ μπορεί να μη τα έγραψα ξεκάθαρα :P
